[Spring] Identifying(식별관계)와 Non-Identifying(비식별관계)

ERD를 짜다가 보면 Identifying Relationship(식별관계)와 Non-Identifying Relationship(비식별관계)을 봤을것이다.

오늘은 이 둘이 무엇이고, 무슨 차이가 있는지 알아보자.



▶ Identifying Relationship(식별관계)

---

Identifying Relationship은 부모테이블의 PK를 자식테이블의 PK로 사용하는것이다.

간단하게 예시로 보자면

Identifying Relationship

부모테이블(학생정보) 없이 자식 테이블(성적 정보)이 존재할 수 없는 관계이다.



이렇게 두개의 PK가 존재해도 된다.

subject_id는 자식 테이블의 PK이고

student_id는 부모 테이블의 PK이면서 자식테이블의 PK이자 FK이다.













▶ Non-Identifying Relationship(비식별관계)

---

Non-Identifying Relationship은 부모테이블의 PK를 자식테이블의 FK로 사용하는 것이다.

간단하게 예시로 보자면

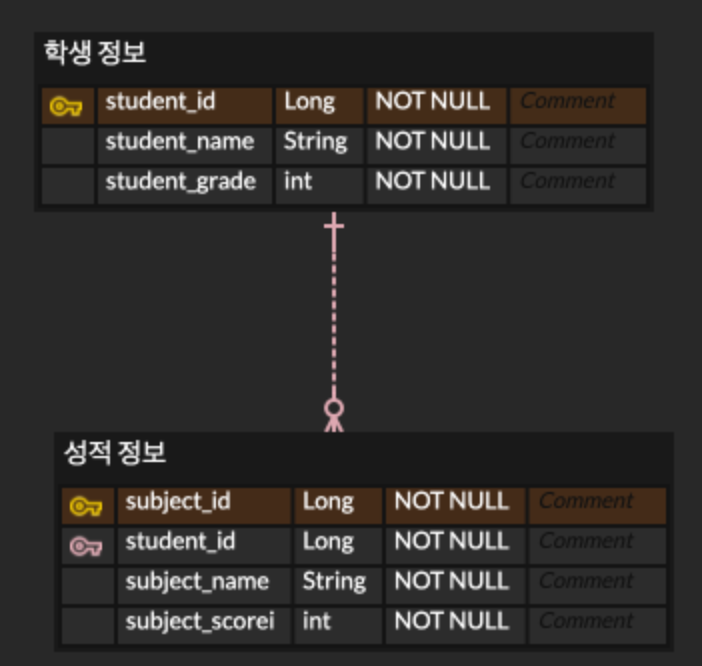

Non-Identifying Relationship

비식별 관계는 자식테이블의 PK인 subject_id가 따로 있어서,

부모테이블(학생정보)없이 자식테이블(성적정보)이 존재할 수 있다.

추가로 무조건 부모테이블의 PK가 자식테이블의 FK가 되어야하는건 아니다.

위 사진처럼 부모테이블의 unique한 필드(student_email)라면 자식테이블의 FK가 될 수 있다.



비식별 관계는 FK의 NULL 허용 여부에 따라서 필수적, 선택적 비식별 관계로 나뉜다.

• 필수적 비식별 관계(Mandatory) : FK에 NULL을 허용하지 않음. 연관관계 필수적
• 선택적 비식별 관계(Optional) : FK에 NULL을 허용. 연관관계가 필수적이지 않음.







▷ 필수적 비식별 관계

---

자식 테이블의 레코드가 존재하기 위해서 반드시 부모 테이블의 관련 레코드가 존재해야한다.

예를 들어보자면 학생의 성적정보가 존재하기 위해서는 반드시 학생의 id가 있어야한다.

즉, student_id(FK)가 NULL이면 안된다.







▷ 선택적 비식별 관계

---

자식 테이블이 레코드가 존재할 때 부모테이블의 관련 레코드가 반드시 존재할 필요는 없다.

예를 들어 직원 테이블과 프로젝트 테이블이 있다고 해보자.

이때 프로젝트에 아직 할당된 직원이 없으면 프로젝트 테이블의 직원 칸에는 NULL이 될 수 있다.

즉 FK가 NULL일 수도 있다.















▶ 정리

---

정리를 해보자면



식별관계

1. 식별관계에서는 부모 테이블의 PK를 자식 테이블의 PK로 사용해야한다.
2. 부모테이블의 PK가 아닌것을 자식테이블의 PK로 사용하면 식별관계가 아니다.
3. 식별관계에서 부모테이블의 PK를 자식테이블의 PK로 사용하면서 자식테이블의 PK를 추가하는것은 가능하다.



비식별관계

1. 비식별관계에서는 부모테이블의 PK를 자식테이블의 FK로 사용해야한다.
2. 부모테이블의 PK가 아닌 일반키를 자식테이블의 FK로 사용해도 되지만 일반키에 유니크 인덱스가 설정되어야한다.
3. 비식별 관계는 필수적, 선택적으로 나뉜다.

이렇게 나뉠 수 있다.













▶ Entity 코드

---

각 상황에 맞는 Entity 코드를 보자

1. 식별 관계에서 부모 테이블의 PK를 자식 테이블의 PK로 사용
2. 식별 관계에서 부모 테이블의 PK를 자식 테이블의 PK로 사용하면서 자식테이블의 PK를 추가
3. 비식별 관계에서 부모 테이블의 PK를 자식테이블의 FK로 사용
4. 비식별 관계에서 부모 테이블의 PK가 아닌 일반키를 자식 테이블의 FK로 사용
5. 필수적 비식별 관계의 예시
6. 선택적 비식별 관계의 예시









▷ 식별 관계 : 부모 테이블의 PK를 자식 테이블의 PK로 사용

---

부모 테이블의 PK가 자식 테이블의 PK로 사용됨

@Entity
public class Student { //부모 테이블
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long studentId; //부모 테이블의 PK

    @Column(nullable = false)
    private String studentName;

    @Column(nullable = false)
    private int studentGrade;

    @OneToMany(mappedBy = "student")
    private Set<Grade> grades;
}
----------------------------------------------------------------------------------
@Entity
public class Grade { //자식 테이블
    @Id
    private Long studentId; //부모 테이블의 PK를 자식 테이블의 PK로 사용

    @MapsId //Grade 엔티티의 PK가 Student 엔티티와 공유된다는 것을 JPA에게 알려줌
    @ManyToOne //Grade 엔티티의 student 필드가 Student 엔티티와 N:1로 연결되어 있음을 나타냄
    @JoinColumn(name = "student_id") //Grade 엔티티의 studnet 필드는 student_id 컬럼을 통해 Student 엔티티와 연결됨
    private Student student; // student_id컬럼은 Grade 테이블에서 Student 테이블의 기본키를 참조

    @Column(nullable = false)
    private String subjectName;

    @Column(nullable = false)
    private int subjectScore;
}















▷ 식별 관계 : 부모 테이블의 PK를 자식 테이블의 PK로 사용하면서 자식테이블의 PK를 추가

---

부모 테이블의 PK와 자식 테이블의 추가 PK가 복합키를 형성

@Entity
public class Student {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long studentId;

    @Column(nullable = false)
    private String studentName;

    @Column(nullable = false)
    private int studentGrade;

    @OneToMany(mappedBy = "student", cascade = CascadeType.ALL, orphanRemoval = true)
    private Set<Grade> grades;
}
----------------------------------------------------------------------------------
@Entity
public class Grade implements Serializable {
    @EmbeddedId
    private GradeId id;

    @MapsId("studentId")
    @ManyToOne
    @JoinColumn(name = "student_id", nullable = false)
    private Student student;

    @Column(nullable = false)
    private int subjectScore;
}
----------------------------------------------------------------------------------
@Embeddable
@NoArgsConstructor
@AllArgsConstructor
public class GradeId implements Serializable {
    private Long studentId;
    private String subjectName;

    // getters and setters

    @Override
    public boolean equals(Object o) {
        if (this == o) return true;
        if (o == null || getClass() != o.getClass()) return false;
        GradeId gradeId = (GradeId) o;
        return Objects.equals(studentId, gradeId.studentId) &&
               Objects.equals(subjectName, gradeId.subjectName);
    }

    @Override
    public int hashCode() {
        return Objects.hash(studentId, subjectName);
    }
}



DB 예시













▷ 비식별 관계 : 부모 테이블의 PK를 자식 테이블의 FK로 사용

---

부모 테이블의 PK가 자식 테이블의 FK로 사용됨

@Entity
public class Student {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long studentId;

    @Column(nullable = false)
    private String studentName;

    @Column(nullable = false)
    private int studentGrade;

    @OneToMany(mappedBy = "student")
    private Set<Grade> grades;
}
----------------------------------------------------------------------------------
@Entity
public class Grade {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long subjectId;

    @ManyToOne
    @JoinColumn(name = "student_id", nullable = false)
    private Student student;

    @Column(nullable = false)
    private String subjectName;

    @Column(nullable = false)
    private int subjectScore;
}















▷ 비식별 관계 : 부모 테이블의 PK가 아닌 일반키를 자식 테이블의 FK로 사용

---

부모 테이블의 일반키를 자식 테이블의 FK로 사용하며, 이 일반키는 유니크 인덱스로 설정됨

@Entity
@Table(uniqueConstraints = {
    @UniqueConstraint(columnNames = "studentName")
})
public class Student {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long studentId;

    @Column(nullable = false)
    private String studentName;

    @Column(nullable = false)
    private int studentGrade;

    @OneToMany(mappedBy = "student")
    private Set<Grade> grades;
}
----------------------------------------------------------------------------------
@Entity
public class Grade {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long subjectId;

    @ManyToOne
    @JoinColumn(name = "student_name", referencedColumnName = "studentName", nullable = false)
    private Student student;

    @Column(nullable = false)
    private String subjectName;

    @Column(nullable = false)
    private int subjectScore;
}















▷ 필수적 비식별 관계의 예시

---

자식 테이블의 FK가 반드시 부모 테이블의 PK를 참조해야 하며, NULL을 가질 수 없다.

@Entity
public class Student {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long studentId;

    @Column(nullable = false)
    private String studentName;

    @Column(nullable = false)
    private int studentGrade;

    @OneToMany(mappedBy = "student")
    private Set<Grade> grades;
}
----------------------------------------------------------------------------------
@Entity
public class Grade {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long subjectId;

    @ManyToOne(optional = false) //optional 추가
    @JoinColumn(name = "student_id", nullable = false)
    private Student student;

    @Column(nullable = false)
    private String subjectName;

    @Column(nullable = false)
    private int subjectScore;
}















▷ 선택적 비식별 관계의 예시

---

자식 테이블의 FK가 부모 테이블의 PK를 참조할 수 있지만, NULL을 가질 수 있다.

@Entity
public class Student {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long studentId;

    @Column(nullable = false)
    private String studentName;

    @Column(nullable = false)
    private int studentGrade;

    @OneToMany(mappedBy = "student")
    private Set<Grade> grades;
}
----------------------------------------------------------------------------------
@Entity
public class Grade {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long subjectId;

    @ManyToOne
    @JoinColumn(name = "student_id")
    private Student student;

    @Column(nullable = false)
    private String subjectName;

    @Column(nullable = false)
    private int subjectScore;
}









---



▶ 내 의견



내 의견은 굳이 식별관계를 사용하지 않아도 될것같다.

식별관계를 써야한다면 식별 관계보다는 비식별 관계에서 필수적 비식별 관계를 사용할 것 같다.

왜냐하면

1. 구조가 단순하며, 외래키와 기본키가 분리되어 있어서 이해하기 쉽고 관리하기도 용이함.
2. 기본키를 변경하지 않고도 외래키를 업데이트 할 수 있어서 유지보수 하기 쉬움.
3. 복합키를 사용하지 않기 때문에 인덱스 관리를 더 쉽게 할 수 있음
4. 위 이유 때문에 비식별 관계가 더 많이 사용되는 경향이 있음.

이러한 이유때문이다! 한번 정확히 알고 넘어가면 좋을 것 같다! 알찬 시간이었다!





---

혼자서 공부한 내용입니다!

틀린 부분이 있으면 댓글로 알려주시면 감사하겠습니다!
